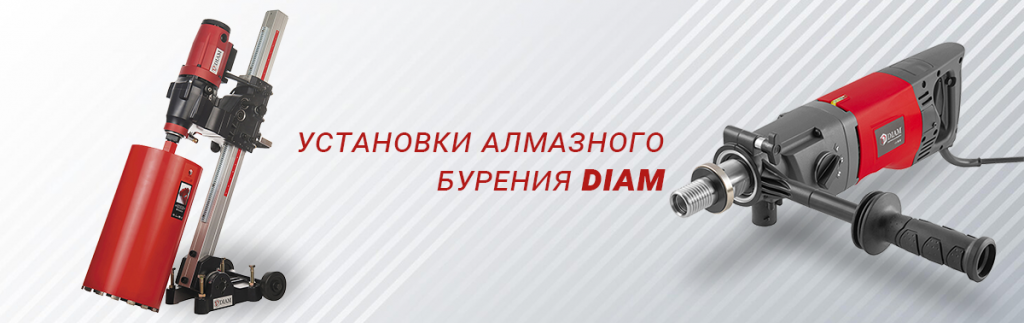

Установки алмазного бурения DIAM: обзор серий ML, CSN, PL, EX и советы по выбору

Установки алмазного бурения DIAM — профессиональное оборудование для сверления отверстий в бетоне, железобетоне, кирпичной кладке, природном и искусственном камне. Линейка охватывает задачи разной сложности: от отверстий под розетки и трубы в бытовом ремонте до прокладки коммуникаций на крупных стройплощадках.

В статье разберём три класса оборудования DIAM, сравним их характеристики, объясним, чем отличаются серии ML, CSN и PL, и подскажем, как выбрать установку под ваши задачи и бюджет.

Как выбрать установку алмазного бурения

Чтобы оборудование работало эффективно и окупалось, оцените несколько факторов.

Тип и объём задач

Для разовых работ в квартире, монтажа вентиляции в коммерческом здании и масштабного строительства нужна техника разной мощности. Если взять установку с запасом, можно переплатить, а если с недостатком, она будет перегреваться и быстрее изнашиваться.

Тип и объём задач

Определите самый большой диаметр, который придётся сверлить регулярно. Чем он больше, тем мощнее должен быть двигатель и жёстче станина.

Материал: кирпич, бетон, железобетон

Кирпич и обычный бетон сверлятся проще, чем густо армированный железобетон. Чем твёрже материал, тем выше требования к мощности и редуктору.

Ручное сверление или работа со станины

Ручное сверление подходит для мобильных задач. Со станиной точнее и безопаснее, особенно при больших диаметрах.

Интенсивность эксплуатации

Мастер, который сверлит несколько отверстий в неделю, и бригада, которая работает по 8–16 часов в сутки, нуждаются в разном оборудовании.

Сравнение классов установок алмазного бурения DIAM

	Начальный класс	Средний класс	Профессиональный класс
Питание	220 В	220 В	по модели
Мощность	1,8 - 2,7 кВт	до 4,88 кВт	2,1 - 4,88 кВт
Диаметр сверления	10 - 180 мм	20 - 350 мм	25 - 500 мм
Вес со стойкой	до 20 кг	до 40 кг	до 42 кг
Ручное сверление	Да, у лёгких моделей	Нет, только со станины	Нет, только со станины
Наклон стойки	Обычно без наклона	Прямая или 30 - 150°	CSN 30 - 150°, PL 0 - 180°
Режим работы	Небольшие и средние объёмы	Интенсивная эксплуатация	До 16 часов в сутки

Установки алмазного бурения начального уровня (серия ML)

Это компактные ручные дрели и лёгкие установки со станиной. Их выбирают электрики, сантехники, отделочники и мастера по монтажу кондиционеров, для которых мобильность важнее мощности.

Ключевые характеристики

• питание от сети 220 В
• диаметр сверления от 10 до 180 мм
• вес без стойки до 12 кг, со стойкой до 20 кг
• самые лёгкие модели (6,5–8 кг) можно использовать «с рук», без стойки

Преимущества: точность, отсутствие вибрации, чистый край

Установки начального уровня дают точные отверстия без вибрации и с чистыми краями. Это результат кольцевого резания: коронка вырезает кольцо, а внутренний керн удаляется по мере сверления, поэтому кромка получается гладкой и не требует доработки. Чаще всего такие установки применяют при прокладке инженерных коммуникаций. Они сверлят бетон, железобетон, кирпич, природный камень и асфальт. Малый вес и компактность позволяют работать в стеснённых условиях, а при сверлении с рук не нужно крепить установку анкерами.

Подача воды и мокрое сверление

Многие модели начального уровня оснащены системой подачи воды в зону реза. Вода охлаждает алмазные сегменты коронки и продлевает срок её службы, вымывает шлам, защищает от перегрева и заклинивания, а также снижает пылеобразование. Для сбора шлама используют водосборное кольцо (коллектор).

Микроудар и сухое сверление

Модели с функцией микроудара рассчитаны на сухое сверление тяжёлого бетона. Высокочастотный осевой удар малой амплитуды разрушает шлам и не даёт ему забивать пространство между сегментами, поэтому вода не нужна. Сверление с микроударом заметно повышает производительность.
Сухой режим требует пылеудаления: на шпиндель устанавливают пылеотвод, к нему подключают шланг строительного пылесоса. Пыль засасывается, не успев подняться в воздух.

DIAM ML-102/2HS: для бытовых задач

Установка подходит для небольших задач: отверстий под трубы, розетки, кабельные каналы. Мощности 1,8 кВт достаточно, чтобы сверлить отверстия до 102 мм в кирпиче и до 62 мм в бетоне. Две скорости, 800 об/мин (42–102 мм) и 3600 об/мин (10–42 мм), позволяют подобрать режим под диаметр. Длина стойки 1000 мм, без наклона.

DIAM ML-180NDC: для профессиональных бригад

Универсальная модель, которая справляется с большинством задач при прокладке инженерных коммуникаций. Мощность 2,7 кВт. На стойке она сверлит отверстия Ø 20–180 мм в кирпиче и Ø 20–160 мм в бетоне, вручную — до Ø 82 мм. Двухскоростной редуктор: 1480–1830 об/мин и 2040–2670 об/мин.

DIAM ML-130 E HIT: с микроударом

Установка с микроударом мощностью 1,9 кВт. Вручную сверлит отверстия до Ø 82 мм, максимальная частота микроударов — 42 720 уд/мин. Такое сверление в 4–5 раз быстрее обычного и возможно без подачи воды.

Итоги по установкам начального уровня

Универсальная модель, которая справляется с большинством задач при прокладке инженерных коммуникаций. Мощность 2,7 кВт. На стойке она сверлит отверстия Ø 20–180 мм в кирпиче и Ø 20–160 мм в бетоне, вручную — до Ø 82 мм. Двухскоростной редуктор: 1480–1830 об/мин и 2040–2670 об/мин. Установки начального уровня решают типовые строительные и монтажные задачи. Они быстро, точно и без лишней пыли сверлят отверстия диаметром до 180 мм в бетоне, кирпиче и камне.

Установки алмазного бурения среднего уровня

Это полупрофессиональное оборудование для интенсивной эксплуатации. Такие установки создают точные отверстия в бетоне, железобетоне и кирпиче, питаются от сети 220 В и сверлят диаметры от 20 до 350 мм. Они работают только со станины, а не с рук.

Прямая стойка и стойка с наклоном

Установки выпускаются с прямой стойкой и стойкой с наклоном 30–150°. «Прямая» означает сверление под углом 90° к поверхности.

Особенности наклонного сверления

Наклонное сверление предъявляет дополнительные требования к технике работ:

• Риск заклинивания керна. Керн может застрять в коронке. Его выбивание сопряжено с риском повредить алмазные сегменты.
• Отвод воды. При наклонном сверлении вода и шлам стекают вниз по каналу, а не собираются в кольце. Заранее продумайте сбор жидкости (поддоны, пылесосы для влажной уборки), иначе зона работ быстро окажется залита.
• Крепление. При бурении под углом на основание стойки действует не только вертикальная, но и значительная боковая нагрузка. Используйте усиленное крепление: чаще анкеры, иногда по два, чтобы исключить сдвиг и люфты.

Защита двигателя и многоскоростной редуктор

Установки этого уровня оснащены плавным пуском двигателя, проскальзывающей муфтой и защитой PRCD. Большое преимущество дают модели с 2 и 3-скоростными редукторами.
Многоскоростной редуктор влияет на производительность и качество отверстий. При большом диаметре линейная скорость сегментов выше, чем при малом, поэтому действует простое правило: чем больше диаметр и твёрже материал, тем ниже должны быть обороты. Правильный режим защищает коронку от «засаливания» и перегрева, сохраняет ресурс двигателя и редуктора и позволяет переходить с кирпича на армированный бетон, не меняя оборудование. На пониженной передаче проще удерживать обороты и избегать рывков, которые могут повредить коронку или узел крепления.

Модели среднего класса

DIAM EX-200N-LC: мощность - 4,28 кВт, диаметр сверления - кирпич/блоки 20-200 мм, бетон/железобетон 20-180 мм, вес - 20 кг, со скоростью вращения 600 об/мин.
DIAM ML-350/2NE: мощность - 4,88/3,5 кВт, диаметр сверления - кирпич/блоки 20-350 мм, бетон/железобетон 20-300 мм, вес - 27 кг, с 2 скоростями - 0-350 / 0-560 об/мин.

Профессиональные установки алмазного бурения: серии CSN и PL

Профессиональный класс представлен двумя сериями:

• CSN (Compact Series Normal) — производство Южная Корея
• PL (Pro Line) — флагманская серия для максимальных нагрузок

Чем отличаются серии CSN и PL

• CSN: прочная стальная износостойкая станина, быстроразъёмное соединение мотора и станины, каретка с редуктором для плавной подачи, штурвал устанавливается справа или слева. Угол наклона 30–150°.
• PL: усиленная алюминиевая стойка, угол наклона 0–180°.

Защита двигателя и цифровой контроль

Профессиональные модели имеют многоуровневую защиту:

• плавный пуск (ограничение пускового тока)
• светодиодная индикация нагрузки
• электронный блок защиты от перегрева
• фрикционная муфта
• защита от пробоя на корпус и поражения током (PRCD)

Универсальное крепление коронок и водяное охлаждение

Вал имеет универсальное крепление: внешняя резьба 1 1/4″ и внутренняя 1/2″. Это позволяет использовать коронки разных производителей без переходников. Вода подаётся на коронку через шпиндель. Сухое сверление на таких установках не рекомендуется, так как приводит к быстрому износу коронки.

DIAM PL-500/3A DC-1000

Модель подходит для масштабных задач. Цифровое табло показывает напряжение в сети, силу тока, температуру, мощность в моменте, перегрузку, состояние угольных щёток и время работы. Мощность 4,08 кВт, частота вращения 250/450/750 об/мин.

DIAM PL-500/3A DC-1500

Установка полностью отвечает требованиям профессионального класса. Диаметр отверстий — до 500 мм. Трёхскоростной редуктор помогает выбрать оптимальный режим. Рабочий ход каретки до 1200 мм позволяет использовать удлинённые алмазные коронки.

Что ещё учесть при выборе установки

Алмазные коронки

Установка работает эффективно только с подходящей коронкой. Диаметр, тип сегментов и способ крепления (резьба или другой тип) должны соответствовать и оборудованию, и материалу. Для армированного бетона нужны коронки, рассчитанные на контакт с арматурой.

Проверка основания перед сверлением

Перед бурением определите положение арматуры и скрытых коммуникаций, чтобы не повредить кабели и трубы и не «посадить» коронку на металл.

Крепление станины

Основные способы: анкер или вакуумное основание на ровных гладких поверхностях. От надёжности крепления зависят и точность, и безопасность.

Электробезопасность

Вода и электричество на одном участке всегда риск. Убедитесь, что установка оснащена защитой PRCD, а кабели и удлинители в исправном состоянии.

Обслуживание установки

Следите за состоянием угольных щёток, промывайте систему подачи воды, храните коронки сухими, регулярно проверяйте люфты станины.

Часто задаваемые вопросы об установках алмазного бурения

Какую установку выбрать для бытового ремонта?

Для редких задач (отверстия под розетки, трубы, кабель-каналы) хватит установки начального уровня, например DIAM ML-102/2HS. Она лёгкая, недорогая и справляется с диаметрами до 102 мм в кирпиче.

Можно ли сверлить без воды?

Да, если установка оснащена функцией микроудара и подключён строительный пылесос, например ML-130 E HIT. На установках профессионального класса сухое сверление не рекомендуется.

Зачем нужна регулировка скорости?

Чем больше диаметр коронки и твёрже материал, тем ниже должны быть обороты. Правильный режим защищает коронку и двигатель, а качество отверстия остаётся высоким.

Чем отличаются серии CSN и PL?

Обе серии профессиональные. CSN оснащена стальной станиной и наклоном 30–150°, PL — усиленной алюминиевой стойкой и наклоном 0–180°. Модели PL оснащены цифровым контролем режима работы.

Как сверлить под углом?

Используйте установку с наклоняемой стойкой, усильте крепление (иногда двумя анкерами) и заранее продумайте отвод воды и шлама.

Можно ли использовать коронки других производителей?

Да, если резьба совпадает. У профессиональных моделей DIAM универсальное крепление 1 1/4″ и 1/2″ позволяет использовать коронки разных производителей без переходников.

Заключение

Установки алмазного бурения DIAM образуют продуманную систему, которая закрывает практически весь спектр задач: от лёгких монтажных работ до сложного профессионального сверления.

Серия ML рассчитана на универсальные задачи начального и среднего объёма. Она предлагает доступную цену и полезные функции: микроудар для сверления высокопрочных бетонов и ручное сверление в труднодоступных местах. Серии CSN и PL предназначены для длительных и интенсивных нагрузок на крупных объектах. Они отличаются усиленной конструкцией, наклоном стойки до 150° (CSN) и до 180° (PL) и подходят для железобетона с любой степенью армирования.

Такое разделение на уровни позволяет подобрать оборудование под конкретные задачи и бюджет: не переплачивать за избыточную мощность и не терять в производительности там, где она нужна.
